DDR 驱动参数配置方法 (K1)

版本	修改日期	说明
v1.0	2026-01-10	初版发布

1. 概述

本文档基于 SpacemiT K1 平台，介绍如何修改 DDR 驱动参数，以实现 K1 SDK 与特定 DDR 颗粒的适配。

配置机制

K1 SDK 支持 LPDDR3、LPDDR4、LPDDR4x 三种 DDR 类型，需根据具体 DDR 型号配置以下核心参数：

DDR 类型；
CS 数量（单/双 CS）；
最高速率；
驱动能力等；

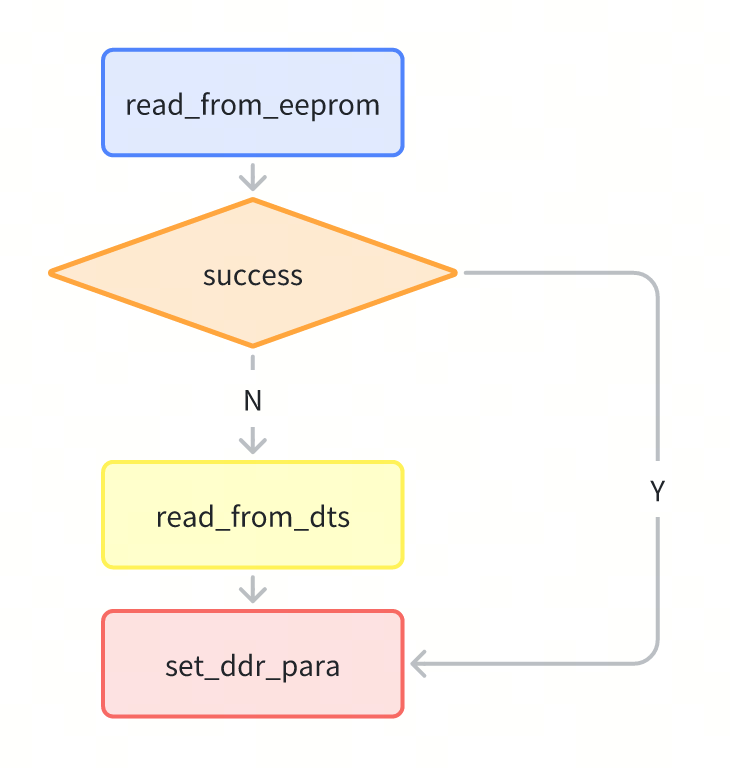

如下图，DDR 驱动按以下顺序加载配置参数：

优先读取 EEPROM 中存储的参数
若 EEPROM 无有效配置，则从 DTS 节点中获取
如前两者都没有设置，则使用代码中配置的参数

修改参数后，需重新编译生成烧录镜像，更新至设备端以使修改生效。

2. 基本配置

2.1 DDR 类型配置

K1 上支持的 DDR 型号包含 LPDDR3、LPDDR4、LPDDR4x 三种类型。

场景 1：单个镜像支持多种 DDR 类型（需 EEPROM 支持）

通过以下任一方式将 DDR 类型写入板上 EEPROM。

烧号方式写入
操作流程如下：
- 按住设备烧录按键上电，进入烧录模式
- 通过 USB 连接 PC
- 在 PC 上使用 TitanFlasher 工具集 的写号功能写入需要使用的 DDR 类型, 如下图。

U-Boot 命令行写入

前提：DDR 使用默认配置能够完成初始化，设备能够启动到 U-Boot；

=> tlv_eeprom read                # 读取当前 EEPROM 配置
=> tlv_eeprom set 0x42 LPDDR4x    # 设置 DDR 类型（可选值：LPDDR4x / LPDDR4 / LPDDR3）
=> tlv_eeprom write               # 保存配置至 EEPROM

场景 2：固定 DDR 类型（板上无需有EEPROM）

修改 U-Boot DTS 文件（uboot/arch/riscv/dts/k1-x_spl.dts）中 DDR 节点（ddr@c0000000）的 type 字段：

type = "LPDDR4X";    /* 可选值：LPDDR4X / LPDDR4 / LPDDR3 */

2.2 CS 数量配置

K1 支持 单 CS / 双 CS DDR。

场景 1：无需重烧镜像（需 EEPROM 支持）

烧号模式写入：通过 TitanFlasher 写号功能，将 CS 数量写入板上 EEPROM，如下图。

U-Boot 命令行写入 依赖：设备能启动，DDR使用默认配置能够完成初始化。

=> tlv_eeprom read
=> tlv_eeprom set 0x41 1    # 单 CS（可选值：1=单CS / 2=双CS）
=> tlv_eeprom write

场景 2：固定 DDR CS number（板上无需有 EEPROM）

修改 U-Boot DTS 文件（uboot/arch/riscv/dts/k1-x_spl.dts）中 DDR 节点（ddr@c0000000）的 cs-num 字段：

cs-num = ;    /* 双 CS DDR */
// 或
cs-num = ;    /* 单 CS DDR */

注意：对于 LPDDR3 类型，驱动支持 CS 数量的自动识别，DTS 或 EEPROM 中的配置值将在初始化时被实际检测值覆盖。

2.3 速率配置

不同 DDR 型号支持的速率范围：

LPDDR4 / LPDDR4x：1200 / 1600 / 2400 MT/s（LPDDR4x 最高支持 2666 MT/s，需验证稳定性）
LPDDR3：1066 / 1333 / 1600 MT/s

场景 1：无需重烧镜像（需 EEPROM 支持）

烧号模式写入：通过TitanFlasher中的写号工具，更改 DDR 速率至板上 EEPROM, 如下图。

U-Boot 命令行写入 依赖：设备能够启动，DDR 使用默认配置能够完成初始化；

=> tlv_eeprom read
=> tlv_eeprom set 0x43 2400    # 设置速率（单位：MT/s）
=> tlv_eeprom write

场景 2：固定速率（板上无需有 EEPROM）

修改 DTS 文件中 DDR 节点的 datarate 字段：

datarate = <2400>;    /* 速率值需符合 DDR 型号支持范围 */

3. 高阶配置

警告：本章节涉及的参数直接影响信号完整性，不当修改可能导致系统不稳定或无法启动。建议在硬件工程师指导下进行，修改后务必执行严格的内存稳定性测试。

DDR 驱动参数已集中在 ddr_io_para_table 结构体中，可通过修改源码适配特定 DDR 型号：

/* DDR 电气参数结构体（各字段对应 PHY / 控制器配置） */
struct io_para_info {
    u32 manufacturer;  /* DDR 厂商 ID，当前未使用 */
    u32 devicetype;    /* DDR 类型（如 LPDDR4X） */
    u32 ca_vref;       /* 地址命令参考电压 */
    u32 tx_pdrv;       /* TX 端上拉驱动能力 */
    u32 tx_ndrv;       /* TX 端下拉驱动能力 */
    u32 tx_odt;        /* TX 端终端电阻 */
    u32 tx_vref;       /* TX 端参考电压 */
    u32 rx_drv;        /* RX 端驱动能力 */
    u32 rx_pu_cal;     /* RX 端上拉校准值 */
    u32 rx_odt;        /* RX 端终端电阻（主控 PHY 侧） */
    u32 rx_soc_odt;    /* RX 端终端电阻（DDR 颗粒侧） */
    u32 rx_vref;       /* RX 端参考电压 */
};

const struct io_para_info ddr_io_para_table[] = {
    {DDR_MID_SK_HYNIX, LPDDR4X, 0x9D, R_40, R_40, R_80, 0x19, R_60, VOH_0P6, R_80, R_80, 0x55},
    {DDR_MID_SK_HYNIX, LPDDR4,  0xB2, R_40, R_40, R_120, 0xA7, R_60, VOH_0P6, R_80, R_80, 0x33},
};

3.1 TX ODT 配置

不同厂家的 DDR 电气特性会有差别，可以通过调整 TX ODT (tx_odt)电阻值，来适配不同型号的DDR。

电阻支持值：40Ω、48Ω、60Ω、80Ω、120Ω、240Ω
建议：若无特殊需求，使用默认值 80Ω，不要轻易去修改此配置。

场景 1：无需重烧镜像（需 EEPROM 支持）

烧号模式写入：通过 TitanFlasher 中的写号工具，将 DDR TX ODT 配置写入 EEPROM, 如下图。

U-Boot 命令行写入：依赖：设备能够启动，DDR使用默认配置能够完成初始化。

=> tlv_eeprom read
# 设置 TX ODT 为 80Ω
=> tlv_eeprom set 0x44 80
# 回写到EEPROM
=> tlv_eeprom write

场景 2：固定 TX ODT（板上无需有 EEPROM）

在 DTS（uboot/arch/riscv/dts/k1-x_spl.dts）中修改 DDR 节点（ddr@c0000000），重新生成镜像并烧写：
```
tx-odt = ;
```

在 DDR 驱动源码中修改（如下示例中将 LPDDR4x 的 TX ODT 配置由 80Ω 修改为 60Ω），重新生成镜像并烧写：

   diff --git a/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c b/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
   index 751623a0e1..421b61fab5 100644
   --- a/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
   +++ b/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
   @@ -74,7 +74,7 @@ struct io_para_info {

   };

   const struct io_para_info ddr_io_para_table[] = {
     - {DDR_MID_SK_HYNIX, LPDDR4X, 0x9D, R_40, R_40, R_80, 0x19, R_60, VOH_0P6, R_60, R_60, 0x55},
     + {DDR_MID_SK_HYNIX, LPDDR4X, 0x9D, R_40, R_40, R_60, 0x19, R_60, VOH_0P6, R_60, R_60, 0x55},

     {DDR_MID_SK_HYNIX, LPDDR4, 0xB2, R_40, R_40, R_120, 0xA7, R_60, VOH_0P6, R_80, R_80, 0x33},
     // {DDR_MID_SK_HYNIX, LPDDR4, 0xB2, R_40, R_40, R_60, 0xA7, R_48, VOH_0P6, R_48, R_48, 0x00},
 };

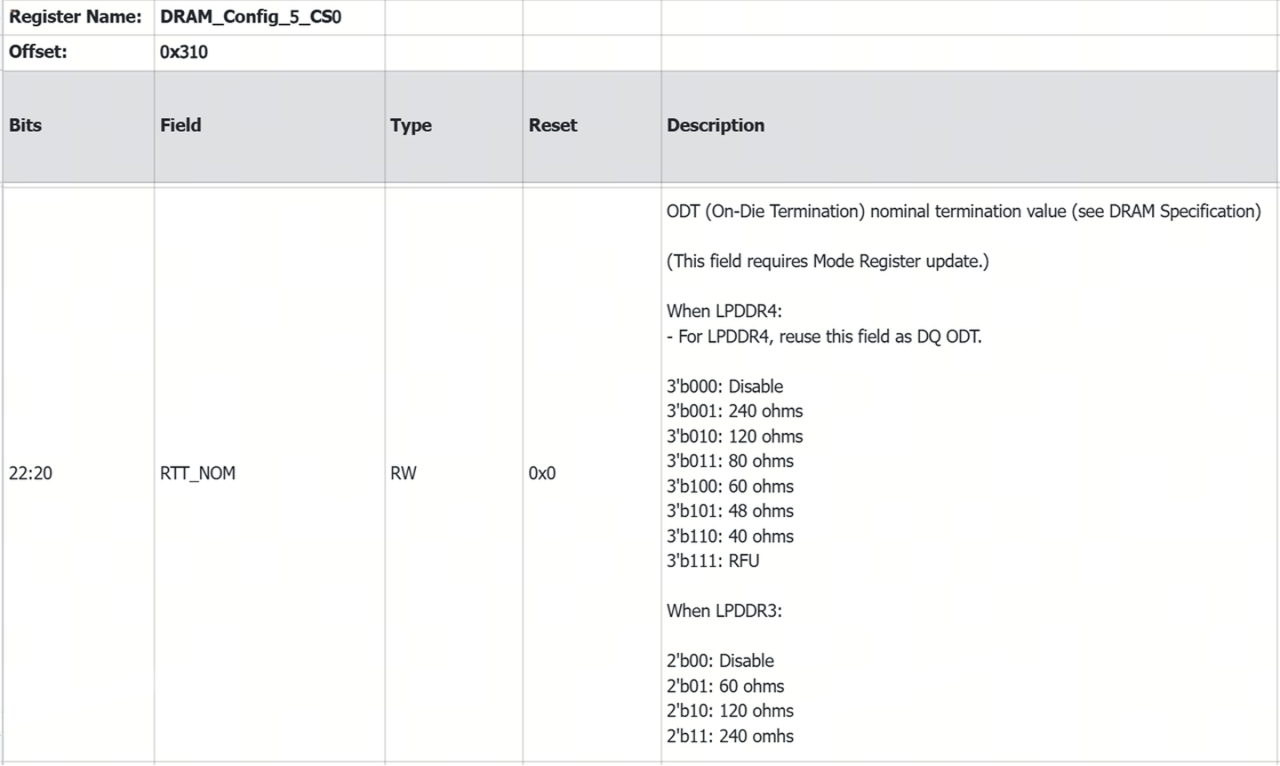

对应寄存器位描述如下图，两个 CS 对应两个寄存器：DRAM_Config_5_CS0（offset 0x310）、DRAM_Config_5_CS1（offset 0x314），每个频点都需要配置。

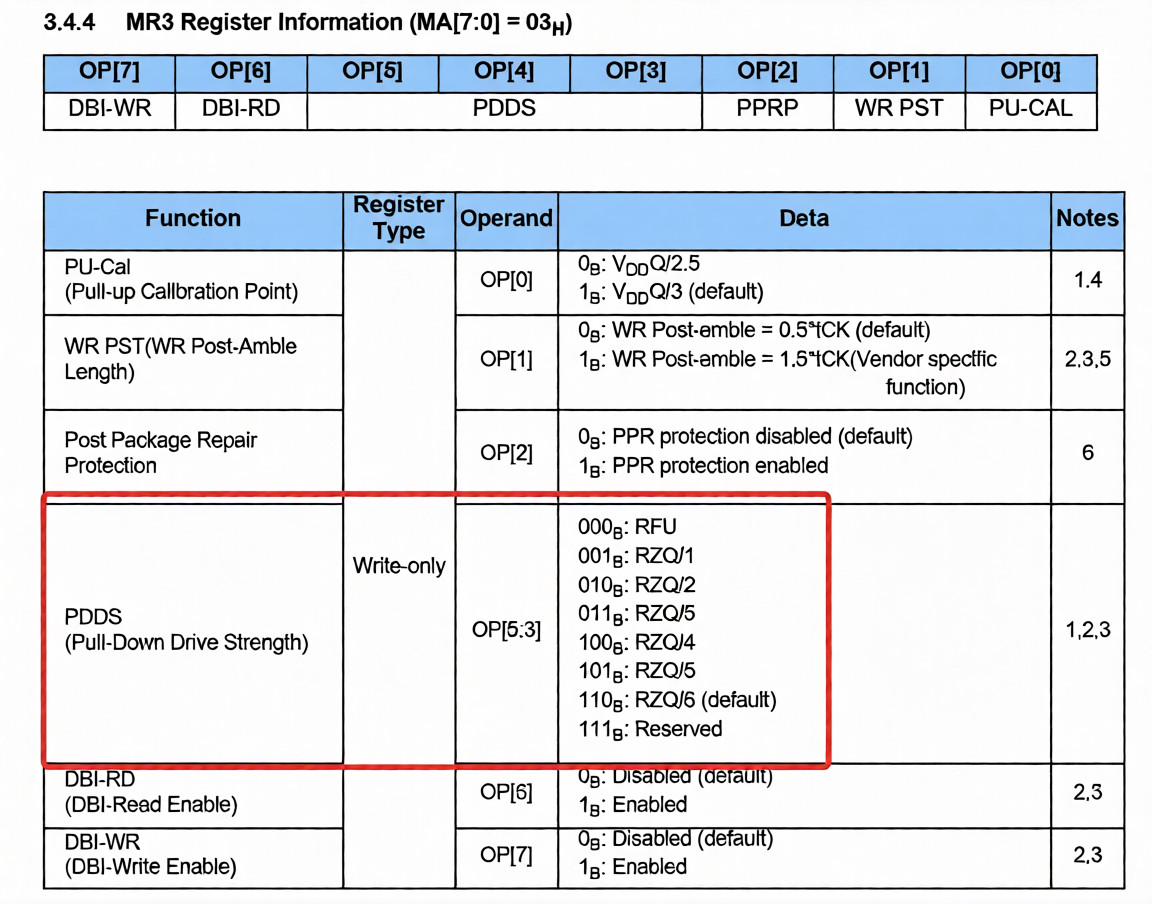

会被控制器配置到 DDR mode register。以 LPDDR4 为例，会被 DDR 控制器配置到 DDR MR3 OP[5:3]，如下图所示位置。

3.2 RX ODT

Rx ODT 是调节 DDR 的 Read 方向上，主控端信号匹配电阻值；分为主控PHY端配置 rx_odt，与DDR颗粒端配置rx_soc_odt；

电阻支持值：40Ω、48Ω、60Ω、80Ω、120Ω、240Ω
建议：两个 ODT 通常设为相同值

如下示例：将 LPDDR4x RX ODT 从 60Ω 修改为 80Ω


diff --git a/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c b/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
index 751623a0e1..d5c5a2cfc0 100644
--- a/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
+++ b/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
@@ -74,7 +74,7 @@ struct io_para_info {
 };

 const struct io_para_info ddr_io_para_table[] = {
- {DDR_MID_SK_HYNIX, LPDDR4X, 0x9D, R_40, R_40, R_80, 0x19, R_60, VOH_0P6, R_60, R_60, 0x55},
+ {DDR_MID_SK_HYNIX, LPDDR4X, 0x9D, R_40, R_40, R_80, 0x19, R_60, VOH_0P6, R_80, R_80, 0x55},
  {DDR_MID_SK_HYNIX, LPDDR4, 0xB2, R_40, R_40, R_120, 0xA7, R_60, VOH_0P6, R_80, R_80, 0x33},
  // {DDR_MID_SK_HYNIX, LPDDR4, 0xB2, R_40, R_40, R_60, 0xA7, R_48, VOH_0P6, R_48, R_48, 0x00},
 };

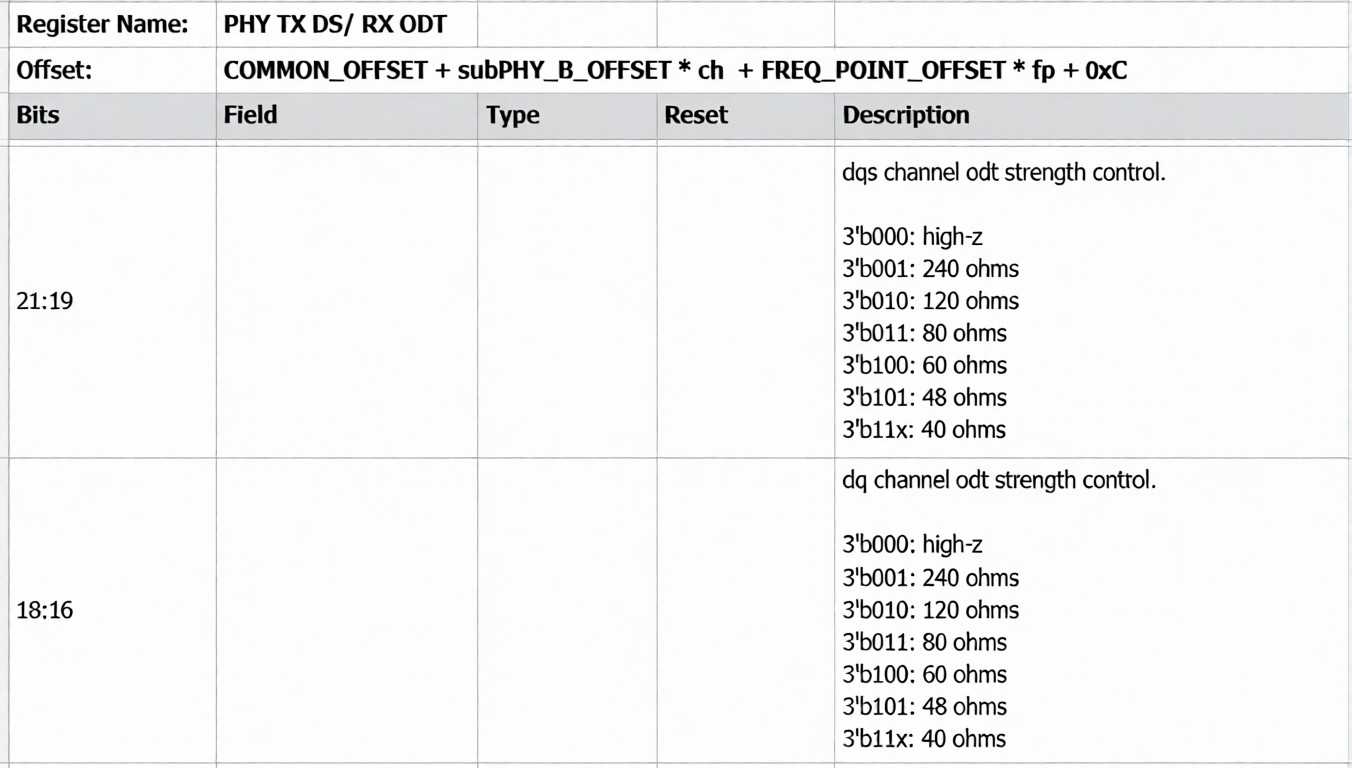

PHY 端配置 rx_odt，对应的寄存器位描述如下图。

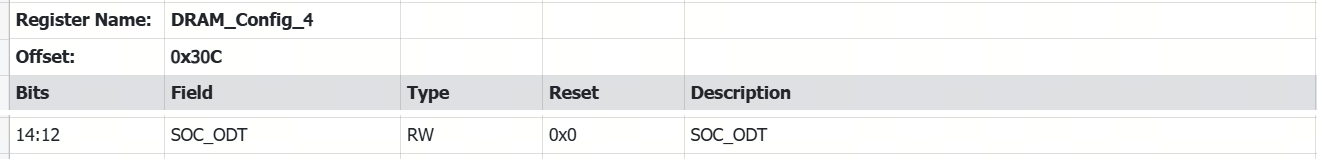

颗粒端配置 rx_soc_odt，对应的寄存器位描述如下图。

3.3 TX VREF

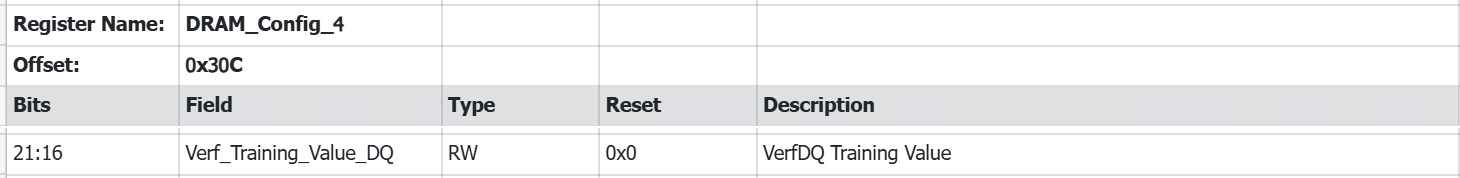

TX VREF(tx_vref)是调节 Device 接收颗粒端参考电压，是 DDR 颗粒用于信号电平判决的关键参考电压；DDR 驱动初始化时，会通过手动的方式调节设置一个“合适”但非最佳的初始值，启动过程中主控通过 TX Training 流程，将 TX VREF 值调整至采样区间的正中间（理论上的最佳值）。 建议： 该参数一般不需要调节，使用默认配置值即可，对应寄存器描述参见下图。

3.4 RX VREF

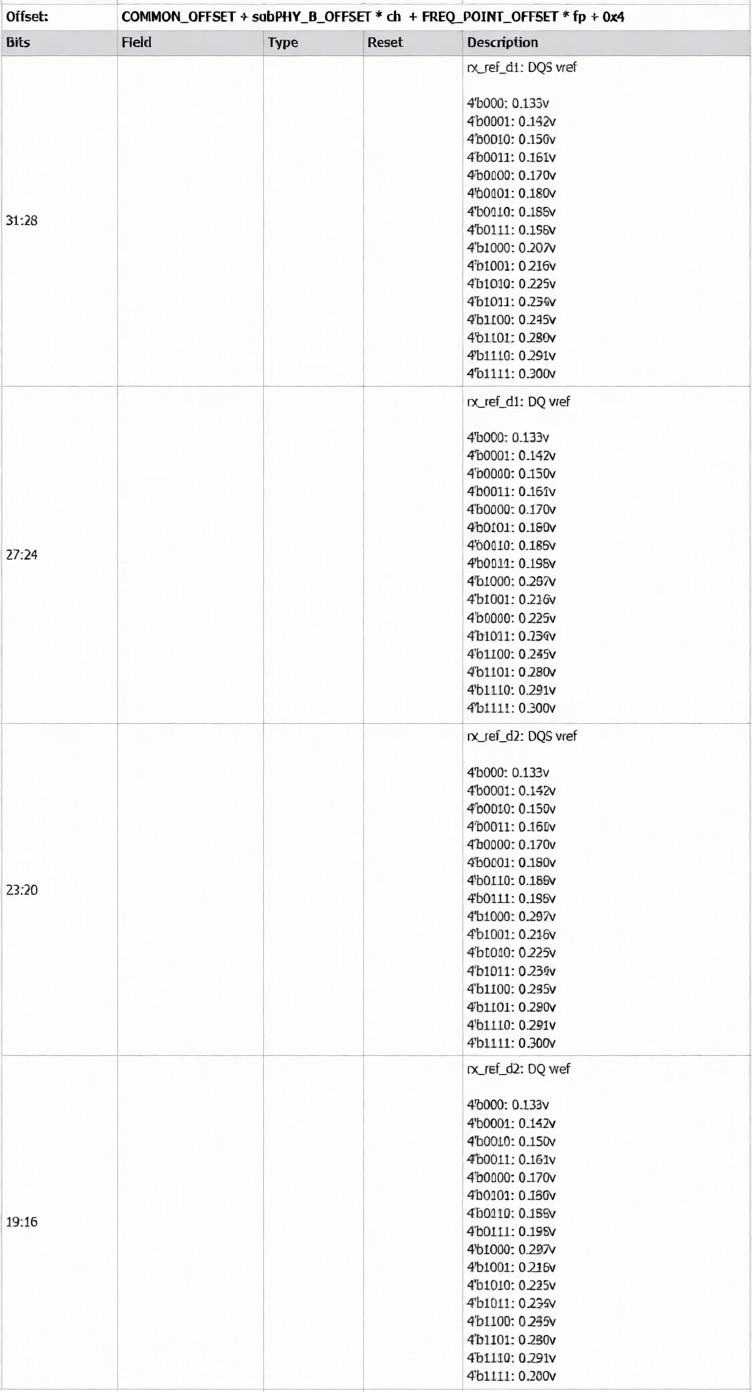

RX VREF(rx_vref)是调节主控接收端参考电压，是主控（K1）端用于信号电平判决的关键参考电压；DDR 驱动初始化时，会通过手动的方式调节设置一个“合适”但非最佳的初始值，启动过程中主控通过 RX Training 流程，将 RX VREF 值调整至采样区间的正中间（理论上的最佳值）。 VREF 初始值的配置遵循如下公式

vref = 0.3 * vddq

该参数一般不需要调节，使用默认配置值即可，对应寄存器描述参见下图。

3.5 TX DRIVE

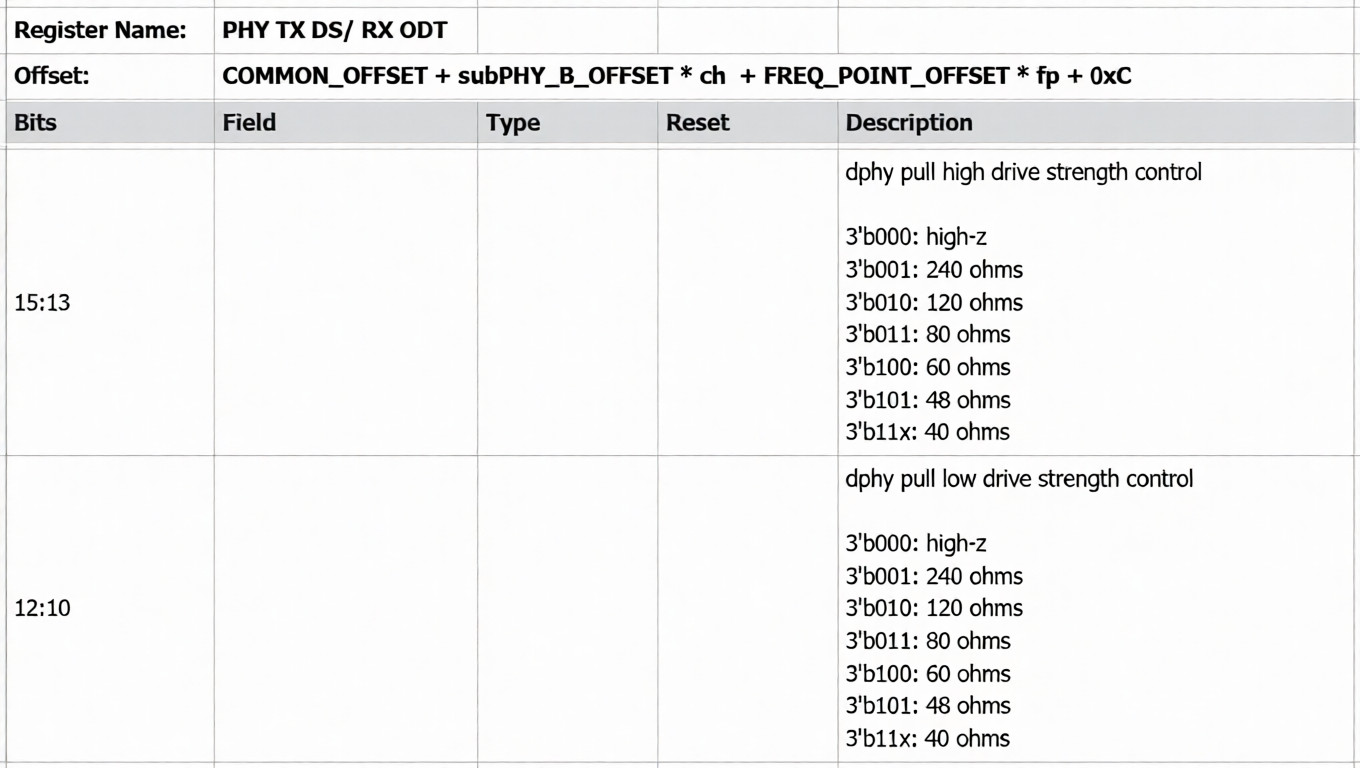

TX DRIVE 用于调节主控端 CK/DQS/DQ 对外输出的驱动能力，通过设置 PHY 寄存器中的 pull high drive（tx_pdrv）与 pull low driver（tx_ndrv）来完成配置。对应寄存器描述参见下图。

3.6 RX DRIVE

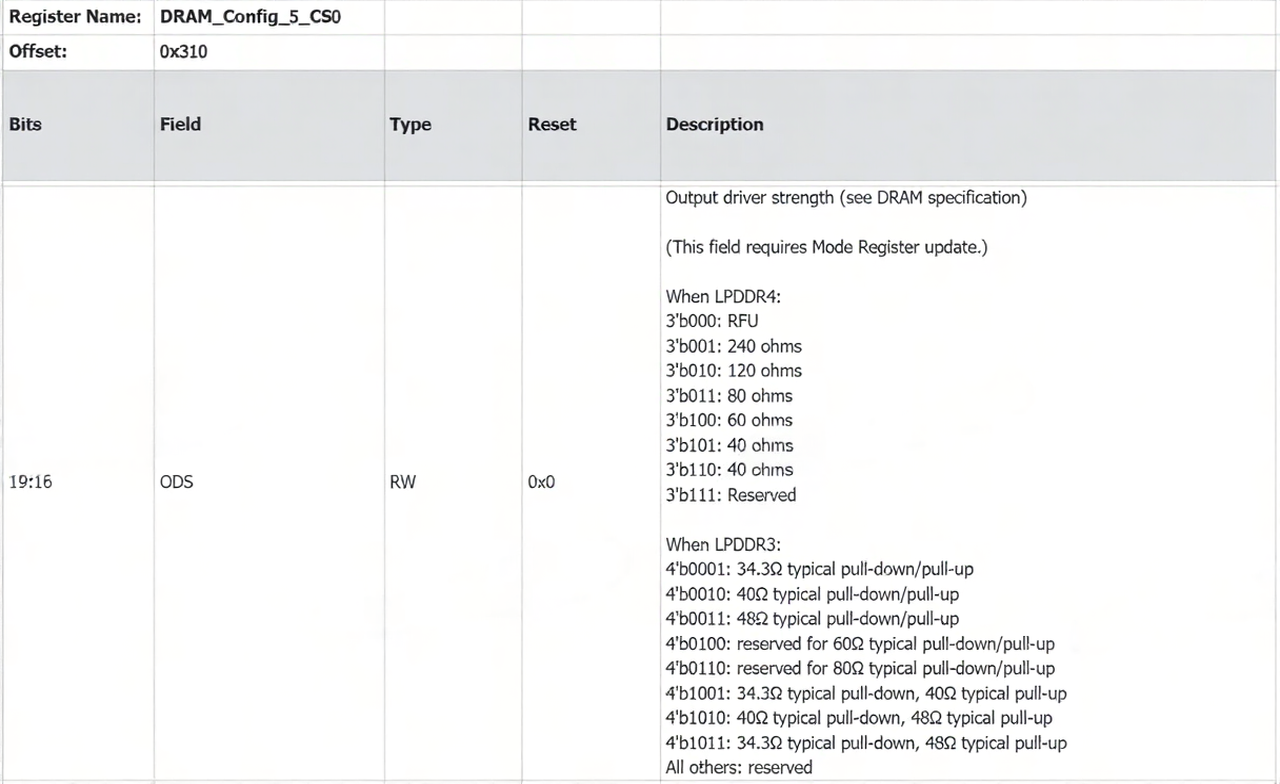

RX DRIVE 是调节 Device 端 DQS/DQ 对外输出的驱动能力。对应寄存器描述参见下图。

3.7 WDQS

通过调节 WDQS，来补偿数据写信号传输延迟差异，优化时序裕量，为写入内存的数据提供精准的时序参考，确保数据被正确捕获。 默认: LPDDR4x 没有打开 WDQS（支持WDQS的颗粒比较少） 启动建议： DDR 压力测试难以 pass 时，可考虑通过如下 patch 来启动 WDQS。

diff --git a/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c b/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
index 751623a0e1..90c2d2082e 100644
--- a/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
+++ b/drivers/ddr/spacemit/k1x/lpddr4_silicon_init.c
@@ -280,8 +280,7 @@ void fp_timing_init(unsigned DDRC_BASE)
  REG32(DDRC_BASE+MC_CH0_BASE+0x01c4) = 0x00000006;
  REG32(DDRC_BASE+MC_CH0_BASE+0x01d8) = 0x00010190;
  REG32(DDRC_BASE+MC_CH0_BASE+0x014c) = 0x000c4090;
- if (LPDDR4 == io_para_update->devicetype)
-  REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x1E << 8) | (0x6 << 0)); // DRAM wdqs timing
+ REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x90 << 16) | (0x1E << 8) | (0x6 << 0)); // DRAM wdqs timing

  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03e4) = 0x15000A02;
  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03ec) = 0x0000046c;
@@ -325,8 +324,7 @@ void fp_timing_init(unsigned DDRC_BASE)
  REG32(DDRC_BASE+MC_CH0_BASE+0x01c4) = 0x00000004;
  REG32(DDRC_BASE+MC_CH0_BASE+0x01d8) = 0x0000D94E;
  REG32(DDRC_BASE+MC_CH0_BASE+0x014c) = 0x0007204a;
- if (LPDDR4 == io_para_update->devicetype)
-  REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x1B << 8) | (0x4 << 0)); // DRAM wdqs timing
+ REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x78 << 16) | (0x1B << 8) | (0x4 << 0)); // DRAM wdqs timing

  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03e4) = 0x13000802;
  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03ec) = 0x00000450;
@@ -370,8 +368,7 @@ void fp_timing_init(unsigned DDRC_BASE)
  REG32(DDRC_BASE+MC_CH0_BASE+0x01c4) = 0x00000003;
  REG32(DDRC_BASE+MC_CH0_BASE+0x01d8) = 0x00008190;
  REG32(DDRC_BASE+MC_CH0_BASE+0x014c) = 0x00030848;
- if (LPDDR4 == io_para_update->devicetype)
-  REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x15 << 8) | (0x0 << 0)); // DRAM wdqs timing
+ REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x48 << 16) | (0x15 << 8) | (0x0 << 0)); // DRAM wdqs timing

  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03e4) = 0x0a000402;
  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03ec) = 0x00000480;
@@ -415,8 +412,7 @@ void fp_timing_init(unsigned DDRC_BASE)
  REG32(DDRC_BASE+MC_CH0_BASE+0x01c4) = 0x00000003;
  REG32(DDRC_BASE+MC_CH0_BASE+0x01d8) = 0x00008190;
  REG32(DDRC_BASE+MC_CH0_BASE+0x014c) = 0x00030848;
- if (LPDDR4 == io_para_update->devicetype)
-  REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x15 << 8) | (0x0 << 0)); // DRAM wdqs timing
+ REG32(DDRC_BASE+MC_CH0_BASE+0x0200) = ((0x1 << 31) | (0x48 << 16) | (0x15 << 8) | (0x0 << 0)); // DRAM wdqs timing

  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03e4) = 0x0a000402;
  REG32(DDRC_BASE+MC_CH0_PHY_BASE+0x03ec) = 0x00000480;

4. 调试

DDR Training 日志

如需更多 DDR 初始化日志，需要修改代码 drivers/ddr/spacemit/k1x/k1_ddr.h 中日志等级。
```
 #define LOGLEVEL 1    /* 0=关闭日志，1=详细日志 */
```
SPL 调试日志
- 默认 SPL 日志等级为 1（仅 emergency level 日志才会被打印出来。）
```
CONFIG_SPL_LOGLEVEL=1
```
- 如需更多日志：
  - 在 U-Boot menuconfig 中调高 CONFIG_SPL_LOGLEVEL（注意 FSBL.bin ≤ 216KB）
  - 或将打印接口改为 printf

5. 编译与部署

修改完成后，按以下步骤生效：

重新编译 U-Boot，生成 FSBL.bin 和 uboot.itb
替换镜像包中的对应文件
烧录镜像至设备，完成 DDR 驱动更新
